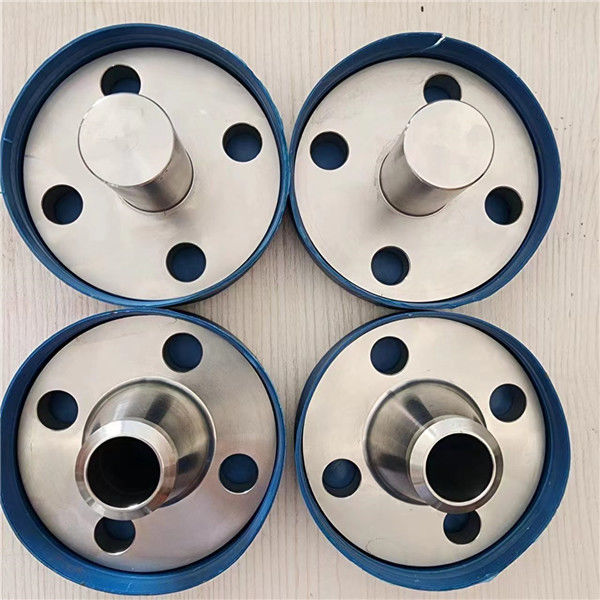

Μη τυποποιημένες διπλές φλάντζες από ανοξείδωτο χάλυβα A182 F51

Πρόσθετη απαίτηση για υλικό DSS από την ΕΤΑΙΡΙΑ

Τεχνική διάταξη (ASTM A370)
Δεν ισχύει όταν το μέγιστο εφικτό πλάτος δείγματος Charpy είναι μικρότερο από 2,5 mm. Η απορροφούμενη ενέργεια πρέπει να είναι 61J μέση και 48J ελάχιστη τιμή μεμονωμένης δοκιμής θερμοκρασία - 46°C.Δοκιμαστικό δείγμα πρόσκρουσης που λαμβάνεται από τη θέση μέσου πάχους.

Αριθμός φερριτών (ASTM ES62)
Η περιεκτικότητα σε φερρίτη προσδιορίζεται με τη μέτρηση των σημείων με το χέρι σε μια διατομή κοντά στην περιοχή του OD, της επιφάνειας ID και της τοποθεσίας του μεσαίου τοιχώματος.και με τέτοιο τρόπο ώστε να παρέχεται βέλτιστη αντίθεση για τη διάκριση φάσεων αυστενίτη και φερρίτη. Χρησιμοποιούνται τουλάχιστον 30 πεδία και 16 σημεία ανά πεδίο. Η περιεκτικότητα σε φερρίτη πρέπει να είναι μεταξύ 40% και 60%.

Μεταλλωγική εξέταση
Το δείγμα χαράσσεται χρησιμοποιώντας το ASTM E407, K3Fe (CN) 6 με KOH ή NaOH. Η εγκάρσια τομή του δείγματος εξετάζεται στις θέσεις OD, ID και midwall.Η εξέταση διεξάγεται με μεγέθυνση τουλάχιστον 400-500 φορές.Το υλικό πρέπει να είναι απαλλαγμένο από διαμεταλλικές φάσεις και απορρίμματα.

Δοκιμή διάβρωσης
Διεξάγεται σύμφωνα με την ASTM G4S σε θερμοκρασία 25 °C επί 24 ώρες, με κριτήρια αποδοχής μη οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπτικών οπ

NACE Σκληρότητα
Δοκιμή σκληρότητας σύμφωνα με την NACE MR-0175 η μέγιστη τιμή είναι HRC 28, HB 271 ή HV10 310.

Άλλες απαιτήσεις
ΥΠΟΔΟΧΗΣ/ΕΤΑΙΡΙΑΣ απαιτείται εκπροσωπική εξέταση για την ανίχνευση του αριθμού θερμότητας, την οπτική εξέταση, την εξέταση διαστάσεων και την επανεξέταση πιστοποιητικού δοκιμής εργοστασίου.Όλες οι απαιτούμενες δοκιμές πρέπει να γίνονται ανά αριθμό θερμότητας.

Σημείωση:
Δύοπλεξές από ανοξείδωτο χάλυβα
Όλα τα υλικά DSS πρέπει να συμμορφώνονται με ελάχιστο PREN 34 σύμφωνα με τον τύπο:
PREN = %Cr + 3,3 × ((%Mo + 0,5 × %W)) + 16 × %N
