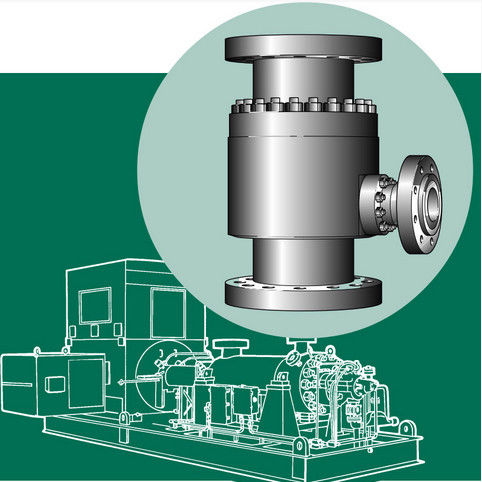

Αυτόματη ανακύκλωσης βαλβίδα

Περιγραφή προϊόντων

ΛΥΣΗ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΑΝΤΛΙΩΝ

Η σύγχρονη βιομηχανική φυγοκεντρική αντλία αιτήματος διαδικασίας εξοπλισμού είναι βασικά εργασία υπό τον όρο της μεταβλητής ροής. Μια αυτόματη βαλβίδα επανακυκλοφορίας (βαλβίδα ARC) είναι μια πολυσύνθετη βαλβίδα ο της οποίας αρχικός σκοπός είναι να εξασφαλιστεί ότι μια προκαθορισμένη ελάχιστη ροή βεβαιώνεται μέσω μιας φυγοκεντρικής αντλίας ανά πάσα στιγμή. Αυτό είναι σημαντικό ως φυγοκεντρικές αντλίες
πάσχτε από την υπερθέρμανση και τη δημιουργία κοιλότητας και μπορεί να βλαφθεί μόνιμα εάν τρέχουν ξηρό.

Μέσω πολλών ετών έρευνας και ανάπτυξης, συνεχών καινοτομίας και πρακτικής, datian βαλβίδων της Σαγγάης Co. βαλβίδα ελέγχου επανακυκλοφορίας ερευνητικής ZD σειράς αυτόματη, για να αποτρέψει την υπερθέρμανση, το σοβαρό θόρυβο, την ασταθή και ζημία διάβρωσης της φυγοκεντρικής αντλίας κάτω από τη χαμηλή λειτουργία φορτίων. Εφ' όσον το ποσοστό ροής της βαλβίδας αντλιών
κάτω από μια ορισμένη αξία, το backflow παράκαμψης στόμα θα ανοίξει αυτόματα για να εξασφαλίσει απαραίτητη ελάχιστη ροή της αντλίας.

ΕΦΑΡΜΟΓΗ ΕΠΑΝΩ

• Χημική βιομηχανία
• Πετροχημική βιομηχανία
• Εργοστάσιο χάλυβα
• Σύστημα πυροπροστασίας
• Παραδοσιακές εγκαταστάσεις παραγωγής ενέργειας
• Αποστολή/ναυτιλία
• Βιομηχανία κατασκευής χάρτου
• Προστασία του περιβάλλοντος

ΟΙ ΦΥΓΟΚΕΝΤΡΙΚΕΣ ΑΝΤΛΙΕΣ ΑΠΑΙΤΟΥΝ ΤΗΝ ΠΡΟΣΤΑΣΙΑ

Εάν χρησιμοποιείτε τις φυγοκεντρικές αντλίες για οποιοδήποτε νερό τροφών υγρός-λεβήτων, το συμπύκνωμα, ή τα ρευστά διαδικασίας, μια σημαντική επένδυση έχει γίνει στην αντλία, τον οδηγό και τους σχετικούς ελέγχους. Η ελάχιστη προστασία ροής είναι ζωτικής σημασίας επάνω
ξεκίνημα αντλιών και χαμηλοί όροι απαίτησης. Εάν η αξιόπιστη προστασία δεν υπάρχει, τα ακόλουθα δυσμενή αποτελέσματα μπορούν να παρεμποδίσουν την απόδοση και την αξιόπιστη λειτουργία της αντλίας. Η θερμοκρασία του υγρού θα αυξηθεί λόγω της τριβής και των υδραυλικών απωλειών μέσα στην αντλία. Το σχήμα 2a επεξηγεί την άνοδο θερμοκρασίας σε σχέση στην καμπύλη HQ. Η καμπύλη δείχνει αυτής σε ή κοντά στο καλύτερο σημείο αποδοτικότητας,
η άνοδος θερμοκρασίας είναι ελάχιστη και μη σημαντική στη λειτουργία αντλιών.

Η ροή διαδικασίας αφαιρεί την παραγμένη θερμότητα από την αντλία. Οι αυξήσεις θερμοκρασίας ως ροή μέσω της αντλίας μειώνονται. Οι της τριβής και υδραυλικές απώλειες παράγουν τη θερμότητα, ενώ η ποσότητα ρευστού στην οποία αυτή η θερμότητα διαβιβάζεται μειώνεται. Η άνοδος
αποτελέσματα θερμοκρασίας στο σχηματισμό του ατμού. Η ανυψωμένες θερμοκρασία/η πίεση ατμού του υγρού οδηγεί στα προβλήματα που κυμαίνονται από τις χαλασμένα σφραγίδες και τα ρουλεμάν ως την πλήρη αποτυχία των περιστρεφόμενων στοιχείων. Η εσωτερική επανακυκλοφορία μέσα στην αντλία, κάλεσε συχνά αρχικό
η επανακυκλοφορία, μπορεί να προκαλέσει μια μορφή δημιουργίας κοιλότητας που οδηγεί στη ζημία στροφείων. Η εσωτερική επανακυκλοφορία είναι διευκρινισμένη στα σχήματα 2b και 2c.

Οι υψηλές συγκεκριμένες αντλίες ταχύτητας έχουν τις καμπύλες δύναμης που αυξάνονται καθώς η ροή μειώνει. Εάν η επαρκής ροή δεν διατηρείται, η υπερφόρτωση μηχανών θα οδηγήσει.

ΤΡΕΙΣ ΤΡΟΠΟΙ ΠΡΟΣΤΑΣΙΑΣ ΓΙΑ ΤΗΝ ΑΝΤΛΙΑ

Συνεχές σύστημα circulat ing
Η ελάχιστη προδιαγραφή της συνεχούς κυκλοφορώντας αντλίας συστημάτων είναι ανεξάρτητη με την απαλλαγή του συστήματος αλλαγών ροής διαδικασίας. Μετά από της ελάχιστης ροής, μέσω backflow πιάτων στομίων άμεσα στη δεξαμενή αποθήκευσης. Αν και η συνεχής ελάχιστη κυκλοφορία ροής μπορεί να προστατεύσει την αντλία πολύ καλή, αλλά η αντλία πρέπει να παρέχει τη μεγαλύτερη παραγωγή δύναμης για να εξασφαλίσει ροή διαδικασίας συστημάτων συν την ανακύκλωσης ροή, ποια προκαλώντας πρόσθετα ενεργειακά απόβλητα.

Σύστημα ελέγχου circulat ing
Το κυκλοφοριακό σύστημα ελέγχου είναι συνέλευση από τη βαλβίδα αντεπιστροφής, μετρητής ροής, ελάχιστη βαλβίδα ελέγχου ροής, σύστημα κυκλοφορίας ελέγχου, το σύστημα κυκλοφορίας ελέγχου μπορεί να παρέχει την ελάχιστη προστασία ροής, όταν η ροή διαδικασίας είναι μεγαλύτερη από την ελάχιστη ροή της αντλίας, ο βρόχος κλειστός, καμία πρόσθετη ενεργειακή απώλεια. Αλλά το σύστημα είναι σύνθετο, τμήματα ελέγχου, αγορά, εγκατάσταση, το κόστος συντήρησης είναι υψηλότερο.

Automat βαλβίδα ελέγχου ολοκληρωμένου κυκλώματος recirculat ιονική
Η αυτόματη επανακυκλοφορίας βαλβίδα αντεπιστροφής βαλβίδων καθορισμένη, αντίληψη ροής, βαλβίδα ελέγχου παράκαμψης, πολυβάθμιος ελάττωσης στο ένα, δεν χρειάζεται τη δύναμη, το σύστημα ελέγχου και την καλωδίωση, ουσιαστική ασφάλεια. Λαμβάνοντας το μικρό διάστημα, μειώνω τη δυνατότητα του μεγάλου ρευστού
η δυσλειτουργία στο ελάχιστο, με τη χαμηλότερα εγκατάσταση και το κόστος συντήρησης, αυτό είναι ο τρόπος προστασίας αντλιών προτεραιότητας της σύγχρονης βιομηχανικής διαδικασίας.

ZD ΑΥΤΟΜΑΤΗ ΒΑΛΒΙΔΑ ΕΛΕΓΧΟΥ ΕΠΑΝΑΚΥΚΛΟΦΟΡΙΑΣ ΣΕΙΡΑΣ

Πρότυπη αυτόματη βαλβίδα ελέγχου επανακυκλοφορίας ZDT

• Απλή δομή, χαμηλότερο κόστος, μακράς διαρκείας, κατάλληλο για τις συνθήκες εργασίας χαμηλής πίεσης.
• Χυτό σώμα βαλβίδων, υλικό: χάλυβας άνθρακα ή ανοξείδωτο κ.λπ.
• Η μεγάλη ροή της παράκαμψης, μέγιστη ροή είναι 60% της κύριας ροής, KV αξίας μπορεί να ρυθμιστεί.
• Μέγιστο διαφορικό λειτουργούσας πίεσης παράκαμψης μέχρι το MPA 4.
• Πίεση CL150# – 400#, size1 ″ – 16 ″.

Πρότυπη αυτόματη βαλβίδα ελέγχου επανακυκλοφορίας ZDL

• Παράκαμψη κλουβιών πολυ-στομίων, χαμηλού θορύβου, κατάλληλος για τους όρους μέσης και χαμηλής πίεσης.
• Σφυρηλατημένο σώμα χάλυβα, υλικό: χάλυβας άνθρακα ή ανοξείδωτο κ.λπ.
• Non-return η λειτουργία βαλβίδων είναι τυποποιημένο, μέγιστο διαφορικό πίεσης μέχρι το MPA 6.
• Με venturi η κύρια δομή βαλβίδων αντεπιστροφής ροής λιμένων, ισχύει για τις περίπλοκες συνθήκες εργασίας.
• Πίεση CL150# – 600#, size1 ″ – 20 ″.
• Η χειρωνακτική λειτουργία παράκαμψης είναι προαιρετική.

Πρότυπη αυτόματη βαλβίδα ελέγχου επανακυκλοφορίας ZDM

• Πολυβάθμια αποσυμπίεση στην παρεμπόδιση της δημιουργίας κοιλότητας, που μειώνει την ταχύτητα, κατάλληλος για τους υψηλούς όρους.
• Σφυρηλατημένο σώμα χάλυβα, υλικό: χάλυβας άνθρακα ή ανοξείδωτο κ.λπ.
• Non-return η λειτουργία βαλβίδων είναι τυποποιημένο, μέγιστο διαφορικό πίεσης μέχρι το MPA 30.
• Πίεση CL150# – 2500#, size1 ″ – 20 ″.
• Η χειρωνακτική λειτουργία παράκαμψης είναι προαιρετική.
