Προσδιορισμός
Κατάλληλο μέσο: Νερό, λάδι, ατμός και μη διαβρωτικά μέσα.
Κανονική πίεση:1,0/1,6MPa PN 10/16
Ονομαστική πίεση:≤-35℃≤t≤130℃
Παροδική θερμοκρασία:≤150℃
Υλικό Κύριων Ανταλλακτικών
Σώμα: Χυτοσίδηρος / Εόλκιμος σίδηρος
Δίσκος: Χυτοσίδηρος με νικέλιο
Στέλεχος: Ανθρακούχο χάλυβα ή SS416
Κάθισμα: EPDM
Διαστάσεις
| Μέγεθος | μεγάλο | L1 | Δ1 | Η2 | H1 | Z-Ød |
| DN50 | 46 | 218 | 120 | 158,7 | 67.2 | 4-23 |
| DN65 | 49 | 222 | 136 | 163 | 77 | 4-25 |
| DN80 | 49 | 222 | 160 | 177 | 91 | 8-20 |
| DN100 | 55 | 245 | 185 | 191,5 | 104,5 | 4-24 |
| DN125 | 58 | 257 | 213 | 207,5 | 117,5 | 4-23 |
| DN150 | 59 | 257 | 236 | 222 | 132 | 4-24 |
| DN200 | 64 | 345 | 295 | 258 | 169 | 4-22 |
| DN250 | 71 | 351 | 357 | 290 | 200 | 4-30 |
| DN300 | 81 | 512 | 408 | 329,6 | 239 | 4-30 |
| DN350 | 85 | 470 | 358 | 254 | 4-30 | |
| DN400 | 89 | 525 | 390 | 301 | 4-30 | |
| DN500 | 132 | 650 | 470 | 345 | 4-32 | |
| DN600 | 152 | 770 | 540 | 445 | 4-30 |
Χαρακτηριστικά:
l Είναι απλή δομή: καλή εναλλαξιμότητα και χαμηλή τιμή
l Η στεγανοποίηση στελέχους δεν είναι εύκολη παραμόρφωση, έτσι αποφεύγεται το φαινόμενο διαρροής.
l Η συνολική υποστήριξη είναι καλή, σταθερή και σταθερή
l Χρησιμοποιήστε λιγότερο καουτσούκ του καθίσματος, έτσι ώστε η διαστολή να έχει μικρή πρόσκρουση και να ελέγχεται εύκολα η τιμή της ροπής σε κατάλληλο εύρος.»
l Εφαρμόζοντας σε δύο κομμάτια σύνδεσης χωρίς πωλήσεις, η δομή είναι απλή και
βολικό για συντήρηση
l Ο δίσκος πεταλούδας διαθέτει λειτουργία αυτόματης ευθυγράμμισης και επιτυγχάνεται μικρή
συνδυασμός δίσκου και καθίσματος.
l Το φαινολικό πίσω κάθισμα χαρακτηρίζεται όπως χωρίς απώλεια, εφελκυσμό, αντιδιαρροή, βολική αντικατάσταση κ.λπ.
l Για την επιφάνεια στεγανοποίησης καθίσματος και τη φαινολική πλάτη στο σύνολό της, μπορεί να μειώσει την ποσότητα της παραμόρφωσης.
Εφαρμογή:

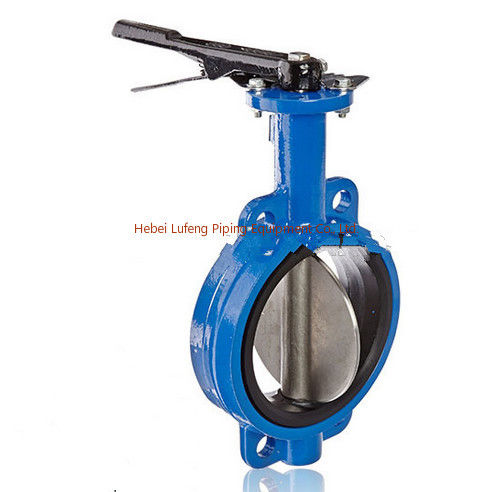

Η βαλβίδα πεταλούδας μαλακής στεγανοποίησης είναι κατάλληλη για παροχή και αποστράγγιση νερού
σωλήνας αερίου ως ρύθμιση ροής και αποκοπής μέσου σε τρόφιμα, φαρμακείο, χημικά
βιομηχανία, πετρέλαιο, ηλεκτρική ενέργεια, ελαφριά κλωστοϋφαντουργία, παραγωγή χαρτιού κ.λπ
θερμοκρασία <150 ℃, ονομαστική πίεση <1,6 MPa.
