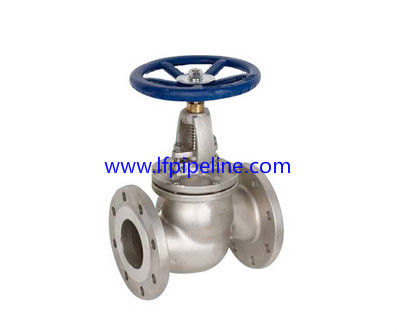

Περιγραφή προϊόντων
| Αριθ. | Όνομα μερών | Qty | Υλικό |
| 1 | Σώμα | 1 | 316 ανοξείδωτο ASTM A351CF8M |
| 2 | Δίσκος | 1 | 316 ανοξείδωτο ASTM A351CF8M |
| 3 | Δαχτυλίδι καθισμάτων | 1 | 316 ανοξείδωτο ASTM A351CF8M |
| 4 | Μίσχος | 1 | Ανοξείδωτο 316 |
| 5 | Μπουλόνι καπό | 1 | 304 ανοξείδωτο |
| 6 | Στόλισμα | 1 | 15%R+PTFE |
| 7 | Καπό | 1 | Ανοξείδωτο 316 |
| 8 | Συσκευασία αδένων | 1 | PTFE |
| 9 | Καρφίτσα | 1 | 304 ανοξείδωτο |
| 10 | Μανίκι αδένων | 1 | PTFE |
| 11 | Μπουλόνι ματιών | 1 | 304 ανοξείδωτο |
| 12 | Αδένας | 1 | Ανοξείδωτο 316 |
| 13 | Καρύδι | 1 | 304 ανοξείδωτο |
| 14 | Μανίκι ζυγών | 1 | Ορείχαλκος |
| 15 | Hand-wheel | 1 | Όλκιμος σίδηρος |
| 16 | Πλυντήριο | 1 | 304 ανοξείδωτο |
| 17 | Καρύδι | 1 | 304 ανοξείδωτο |
| Μέγεθος | Α | Β | Γ | Δ | Ε | Φ | Γ | Χ | Ι |
| 1-2 | 0,59 | 4.25 | 7.32 | 3.5 | 2.38 | 1.38 | 0,43 | 5.51 | 0,625 |
| 3-4 | 0,79 | 4.61 | 7.32 | 3.88 | 2.75 | 1.69 | 0,43 | 5.51 | 0,625 |
| 1 | 0,98 | 5 | 8.35 | 4.25 | 3.12 | 2 | 0,43 | 5.51 | 0,625 |
| 1 ½ | 1.57 | 6.5 | 9.69 | 5 | 3.88 | 2.88 | 0,56 | 6.29 | 0,625 |
| 2 | 1.97 | 7.99 | 9.92 | 6 | 4.75 | 3.62 | 0,62 | 7.87 | 0,75 |
| 2 ½ | 2.56 | 8.5 | 12.2 | 7 | 5.5 | 4.12 | 0,69 | 7.87 | 0,75 |
| 3 | 3.15 | 9.49 | 12.87 | 7.5 | 6 | 5 | 0,75 | 9.84 | 0,75 |
| 4 | 3.94 | 11.5 | 15.12 | 9 | 7.5 | 6.19 | 0,94 | 9.84 | 0,75 |
| 6 | 5.91 | 15.98 | 21.5 | 11 | 9.5 | 8.5 | 1 | 13.78 | 0,875 |
| 8 | 7.87 | 19.49 | 26.34 | 13.5 | 11.75 | 10.62 | 1.12 | 13.78 | 0,875 |
| 10 | 9.84 | 24.49 | 32.44 | 16 | 14.25 | 12.75 | 1.19 | 19.69 | 1 |
| 12 | 12 | 27.5 | 31.3 | 19 | 17 | 15 | 1.25 | 18.11 | 1 |
Χαρακτηριστικά γνωρίσματα:
Εξωτερικοί βίδα και ζυγός.
Αμπαρωμένο καπό.
Ο μίσχος/η σύνδεση σφηνών συναντά τη δοκιμή τραβήγματος API 600.
Ενωμένο στενά κάθισμα.
Ενσωματωμένο ζυγός καπό.
Χαλαρός δίσκος.
Ανανεώσιμα δαχτυλίδια καθισμάτων.
Αυξανόμενο handwheel μίσχων και μη-αύξησης.
Βαλμένες φλάντζα άκρες.
Άκρη-ενωμένες στενά άκρες.
Εφαρμόσιμα πρότυπα:
- Ansi Β 16,34 βαλβίδων χάλυβα
- Πρόσωπο με πρόσωπο Ansi Β 16,10
- Ansi Β 16,5 φλαντζών τελών
- Ενωμένο στενά άκρη Ansi B16.25 ακρών
- Επιθεώρηση και δοκιμή API 598
